SRCT工法発電所の給気管（通気管）更生工事「SRCT工法」

建物内を通る給気管（通気管）は、長い年月とともに管内は湿気などで腐食し、「さびこぶ」などの不純物が付着します。
給気管を交換せずに、更生できないかとご相談を受け、弊社のSRCT工法を提案し、施工にいたりました。
（※給気管とは、排水管内の排水をスムーズにするための空気の通り道のことです。発生する管内の気圧を調整する役割があります。）

特殊強力吸引車の「真空吸引力」を利用し、乾燥→研磨→ライニング→復旧　の工程で行いました。

①研磨作業

研磨剤を吸わせて、研磨剤が管の中で暴れることで、汚れやさびを落としていきます。

②ライニング作業

管内を乾かした後、エポキシ樹脂塗料を管内に流し入れ、吸引する力で管の出口まで塗布します。
ボールピグを往復させながら均一に塗膜することで、安定した塗膜厚が確保できます。

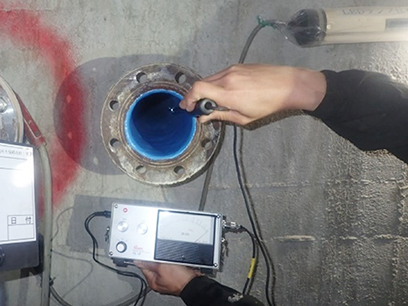

③塗膜検査

膜厚測定器を使い、塗膜厚が0.6ｍｍ以上保たれていることを確認します。

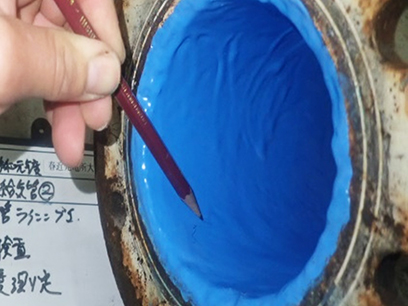

④硬度検査

鉛筆硬度Hを使用して、ひっかき試験を行います。
塗膜を削り取り、捲れや掻き揚げがないことを確認します。

⑤施工後カメラを挿入し、ライニングの状況を確認いたします。

施工前、研磨作業後、ライニング作業後のカメラ調査のときの写真がコチラです。

•

  施工前

•

  研磨後

ライニング後

この発電所は築60年以上経っていますが、建物を壊すことなく
SRCT工法で給気管（通期管）を新品同様によみがえらせることができました。

SRCT工法は、管の取外しや交換など大掛かりな工事を行うことなく、短工期で低コストな管の更生が可能です。
給・排水管はもちろん、給気管のメンテナンスも重要です。
お気軽にお問い合わせください。
詳細は、吸引式パイプライニング工法（SRCT工法）ページをご覧ください。
